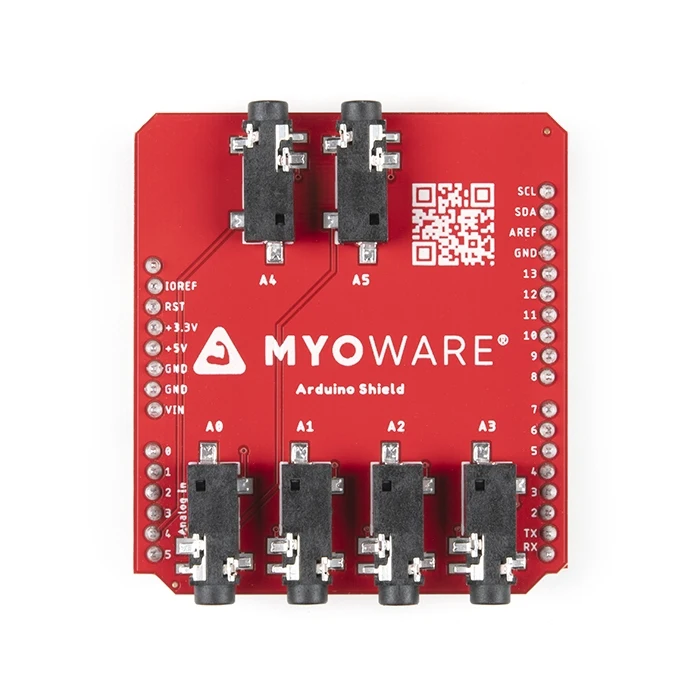

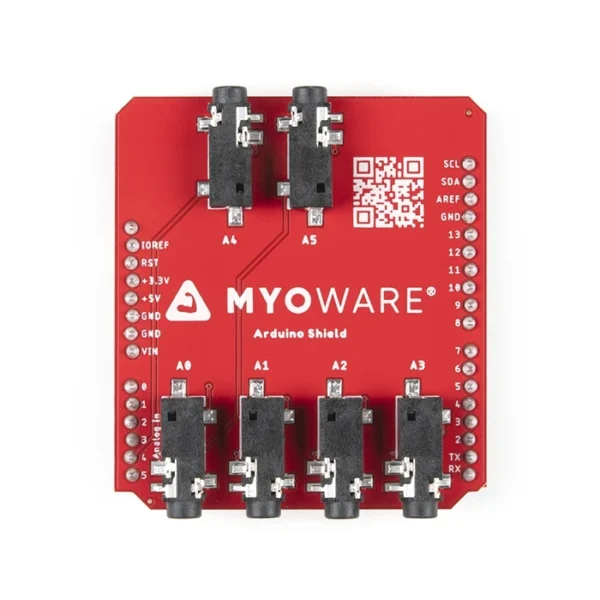

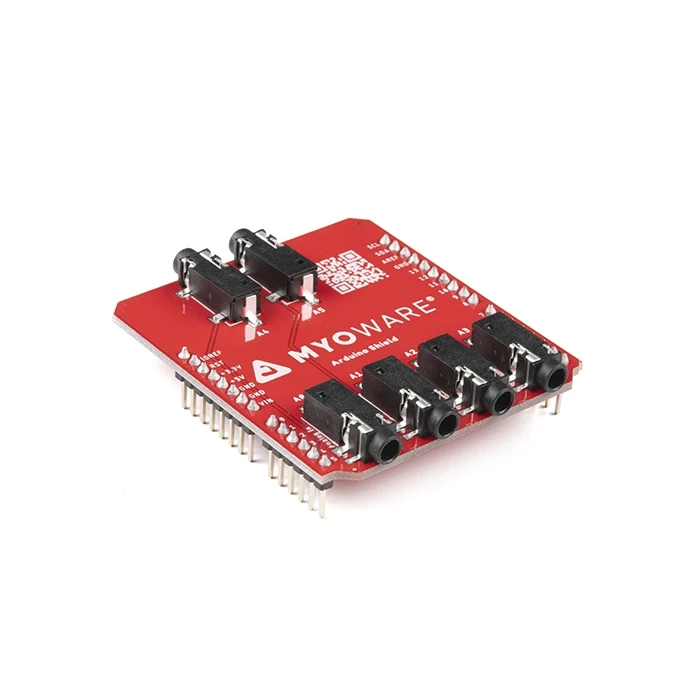

MyoWare 2.0 Arduino Shield

¿Necesitas monitorizar varios grupos musculares al mismo tiempo? El MyoWare 2.0 Arduino Shield será la pieza central de tu sistema de electromiografía (EMG): está diseñado para conectar fácilmente hasta seis sensores musculares MyoWare 2.0 y sus correspondientes Link Shields usando cables con conector TRS a TRS de 3,5 mm.

Esta placa viene con los headers macho ya soldados de fábrica, así que solo tienes que colocarla sobre tu Arduino y conectar los sensores. En cuestión de minutos podrás leer hasta seis músculos diferentes al mismo tiempo. Su formato shield para Arduino encaja perfectamente en placas de desarrollo que usen el formato estándar Arduino Uno R3.

Parte de un ecosistema modular

El ecosistema MyoWare 2.0 está formado por placas o shields que se conectan fácilmente al sensor muscular de la misma marca, de bajo coste y compatible con Arduino, y fabricado por Advancer Technologies. Su innovador sistema de conectores permite a los usuarios apilar los shields entre sí con un perfil compacto y sencillo, y conectarlos a la entrada analógica de un microcontrolador para medir la actividad eléctrica sin procesar, filtrada o rectificada de un músculo objetivo, eliminando la necesidad de soldar conexiones entre placas.

Características técnicas de MyoWare 2.0 Arduino Shield

• Conectores: 6 × jacks TRS de 3,5 mm

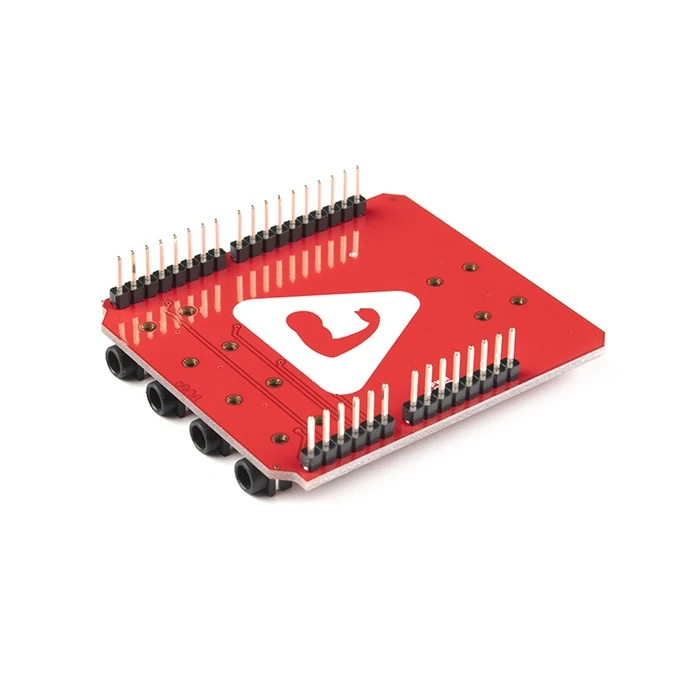

• Headers macho soldados de fábrica
• Distribución: Arduino Uno R3 estándar
• Jumper de voltaje 3,3V / 5V

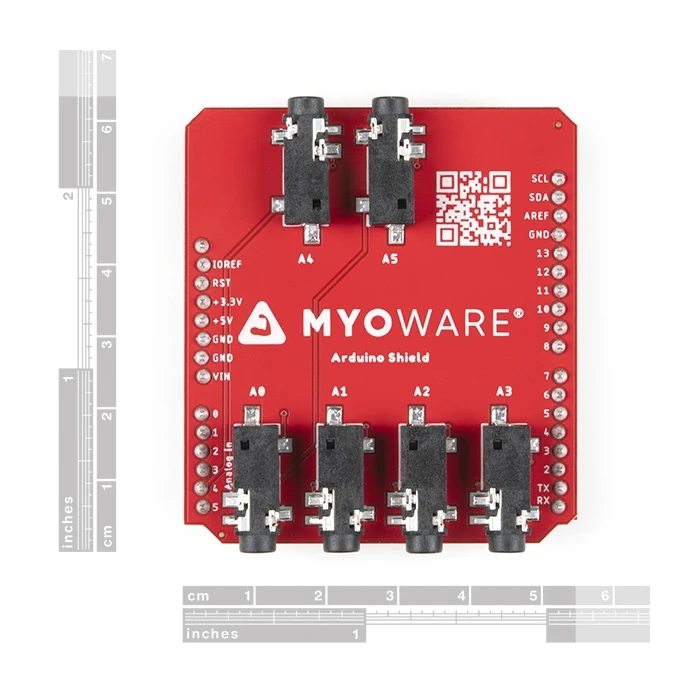

• Dimensiones: 53,34 mm x 59,69 mm (2,10” x 2,35”)

⚠️ Importante: MyoWare y el Arduino Shield no están diseñados para el diagnóstico de enfermedades u otras condiciones, ni para la cura, mitigación, tratamiento o prevención de enfermedades en humanos u otros animales.
