MyoWare 2.0 Power Shield

¿Quieres usar tu MyoWare 2.0 Muscle Sensor en movimiento, sin la limitación de la conexión a una toma de corriente? MyoWare 2.0 Power Shield está justamente diseñado para alimentar fácilmente el MyoWare 2.0 Muscle Sensor en aplicaciones remotas. Olvídate de cables de alimentación, con esta placa tu sensor funcionará de forma totalmente autónoma e inalámbrica.

El Power Shield tiene conectores snap, de forma que puedes conectarlo fácilmente en la parte superior del sensor muscular MyoWare. Solo tienes que mover el interruptor a la posición ON para darle al sensor toda la energía que necesita.

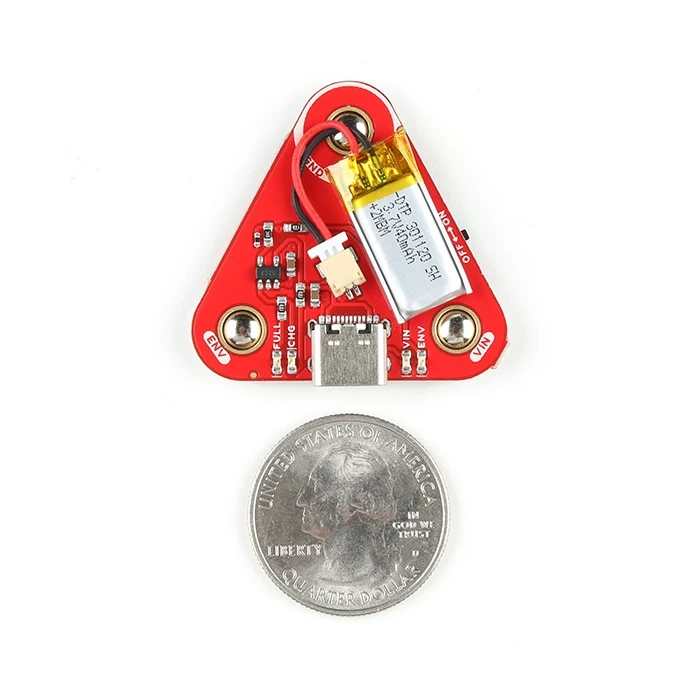

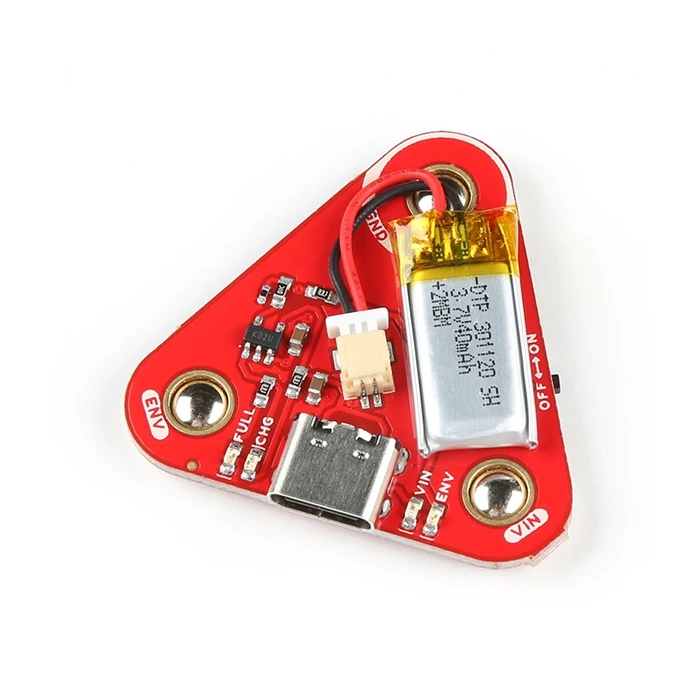

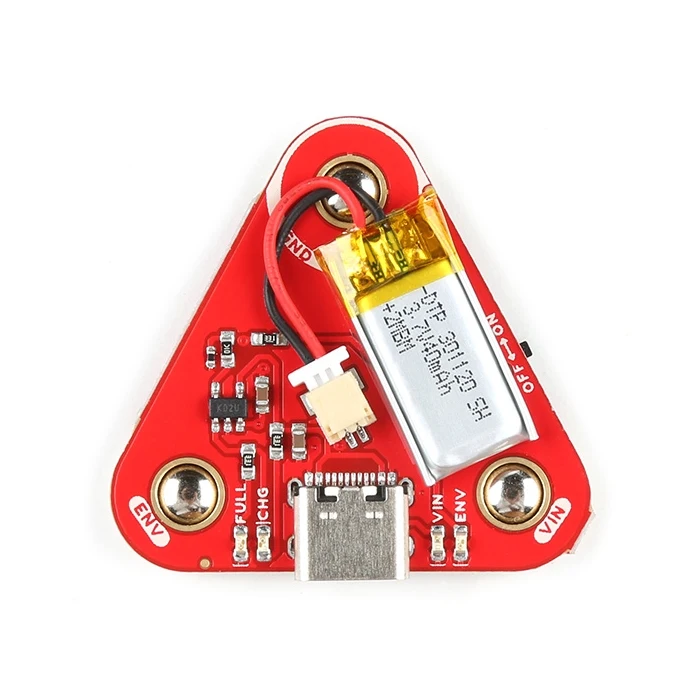

Cada placa incluye una batería de polímero de litio (LiPo) de una celda y 40 mAh soldada de fábrica. Podrás recargarla a través del conector USB tipo C y su circuito de carga LiPo dedicado, ajustado a una tasa de carga de 40 mA. Además, esta placa incluye LEDs indicadores de estado para carga (CHG), carga completa (FULL), alimentación (VIN) y señal de envolvente (ENV). Así sabrás en todo momento si tu sensor está alimentado correctamente y cómo está funcionando.

Conectar tu sensor muscular con una alimentación por batería permite obtener una señal más limpia, además de eliminar la posibilidad de crear una ruta de corriente peligrosa hacia la red eléctrica. Tu complemento ideal para mediciones EMG fiables fuera del laboratorio.

⚠️ Importante: si el interruptor de alimentación está en posición ON mientras cargas la batería, se puede comprometer la integridad de la señal de salida. No cargues la batería LiPo mientras el shield está conectado al sensor y a un usuario, para evitar cualquier riesgo de descarga eléctrica.

Parte de un ecosistema modular

El ecosistema MyoWare 2.0 está formado por placas o shields que se conectan fácilmente al sensor muscular de la misma marca, de bajo coste y compatible con Arduino, y fabricado por Advancer Technologies. Su innovador sistema de conectores permite a los usuarios apilar los shields entre sí con un perfil compacto y sencillo, y conectarlos a la entrada analógica de un microcontrolador para medir la actividad eléctrica sin procesar, filtrada o rectificada de un músculo objetivo, eliminando la necesidad de soldar conexiones entre placas.

Características técnicas de MyoWare 2.0 Power Shield

• Batería LiPo monocelda, 40 mAh, soldada de fábrica
• Carga: USB tipo C, circuito dedicado a 40 mA

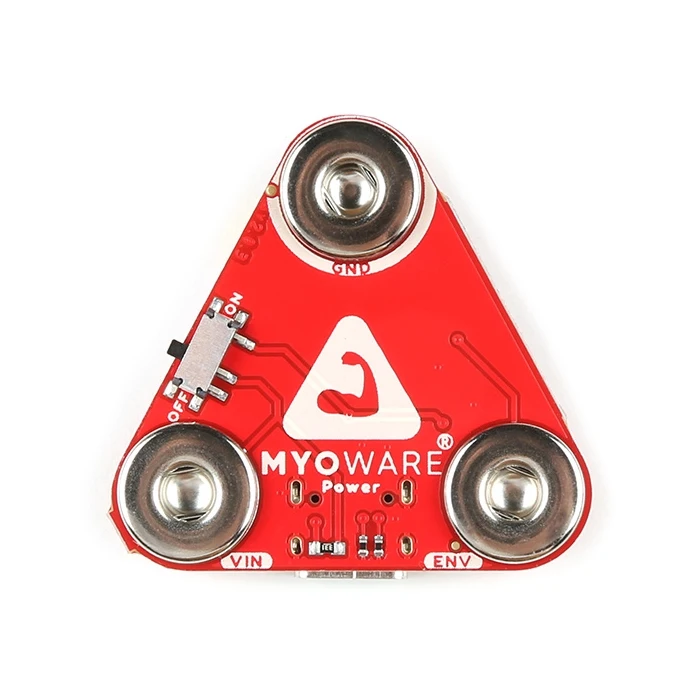

• Conectores: 3 x snap hembra (GND, VIN, ENV)
• LEDs de estado CHG, FULL, VIN, ENV
• Interruptor ON/OFF de alimentación
• Form factor del MyoWare 2.0 Muscle Sensor
• Dimensiones: 37,57 mm x 35,90 mm (1,48” x 1,41”)

⚠️ Importante: MyoWare y el Power Shield no están diseñados para el diagnóstico de enfermedades u otras condiciones, ni para la cura, mitigación, tratamiento o prevención de enfermedades en humanos u otros animales.
