MyoWare 2.0 Link Shield

¿Tienes un sensor muscular MyoWare 2.0 y necesitas conectarlo a tu Arduino sin complicarte con cables ni soldaduras? El MyoWare 2.0 Link Shield es justo eso: una placa diseñada para conectar tu MyoWare 2.0 Muscle Sensor a tu microcontrolador de forma rápida, limpia y modular.

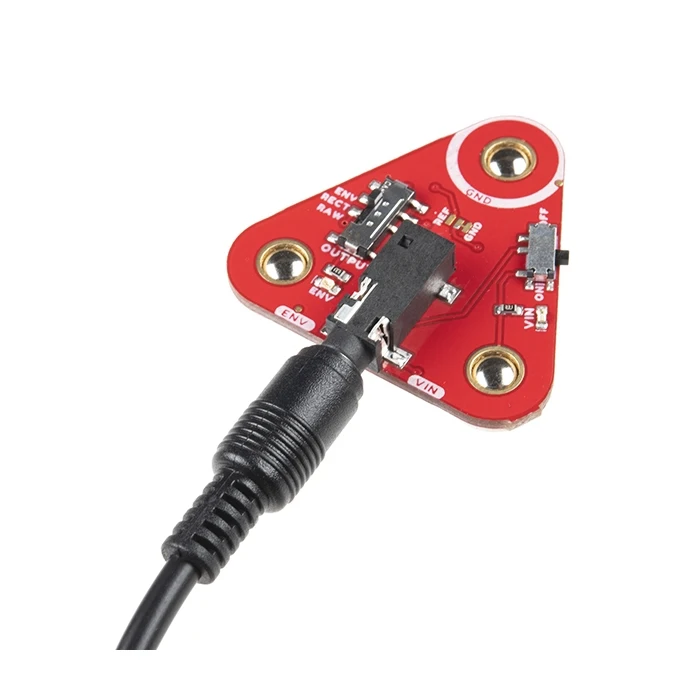

Este shield incorpora un conector jack TRS de 3,5mm, así que puedes usar un cable TRS a TRS para conectar las placas entre sí. Además, cuenta con conectores snap que permiten apilarlo directamente sobre el MyoWare 2.0 Muscle Sensor de la forma más fácil posible.

⚠️ Importante: Este shield no incluye el cable TRS de 3,5 mm, deberás adquirirlo por separado.

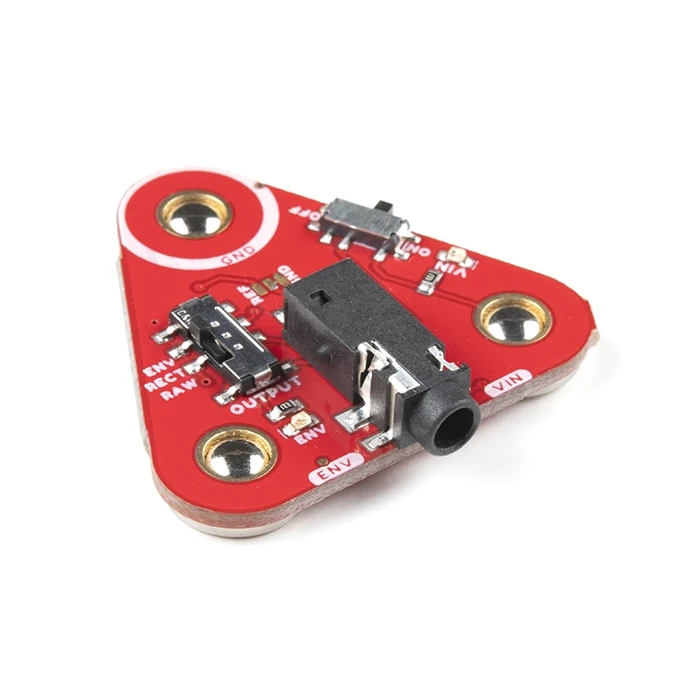

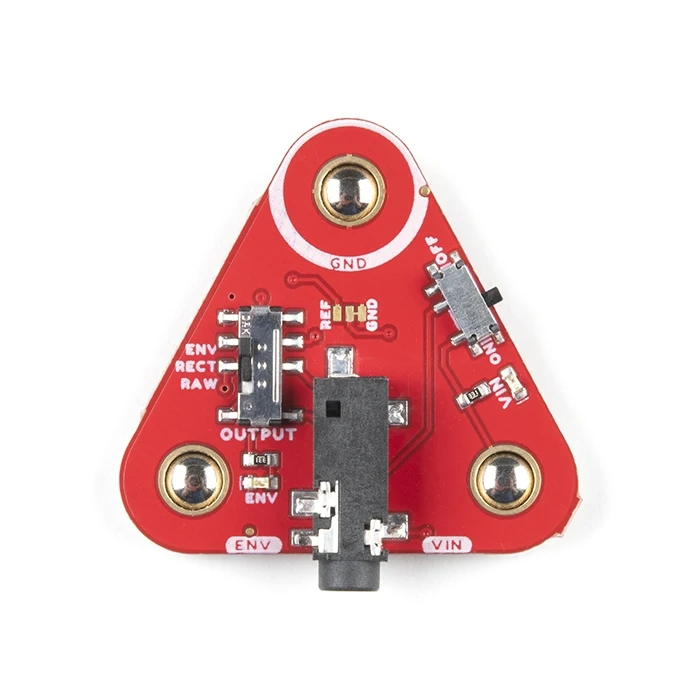

El shield incluye dos interruptores: uno para encender/apagar la alimentación, y otro para seleccionar el modo de salida entre señal EMG sin procesar (RAW), rectificada (RECT) o de envolvente (ENV). También cuenta con dos LEDs indicadores, uno de alimentación y otro de señal de envolvente, además de un jumper para referencia o GND. Todo ello te da una flexibilidad total para trabajar con la señal muscular tal como la necesites en tu proyecto.

Parte de un ecosistema modular

El ecosistema MyoWare 2.0 está formado por placas o shields que se conectan fácilmente al sensor muscular de la misma marca, de bajo coste y compatible con Arduino, y fabricado por Advancer Technologies. Su innovador sistema de conectores permite a los usuarios apilar los shields entre sí con un perfil compacto y sencillo, y conectarlos a la entrada analógica de un microcontrolador para medir la actividad eléctrica sin procesar, filtrada o rectificada de un músculo objetivo, eliminando la necesidad de soldar conexiones entre placas.

Características técnicas de MyoWare 2.0 Link Shield

• Conector: Jack TRS de 3,5 mm
• Interruptores:
  • ON/OFF de alimentación
  • Selección de salida RAW/RECT/ENV
• Indicadores LED: VIN y ENV

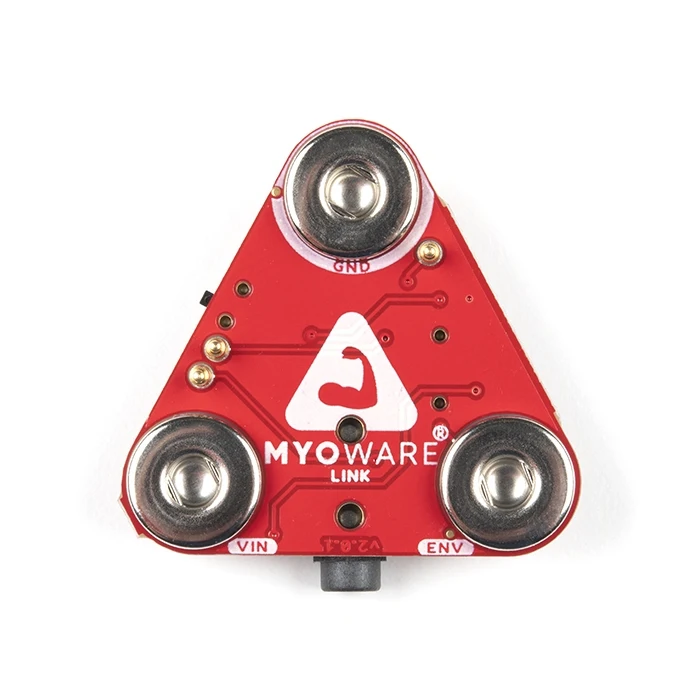

• Conectores snap: 3 pines hembra snap (alimentación y salida de envolvente EMG)
• Compatibilidad: Arduino (footprint Uno R3)
• Jumper referencia/GND
• Formato: Form factor del MyoWare 2.0 Muscle Sensor

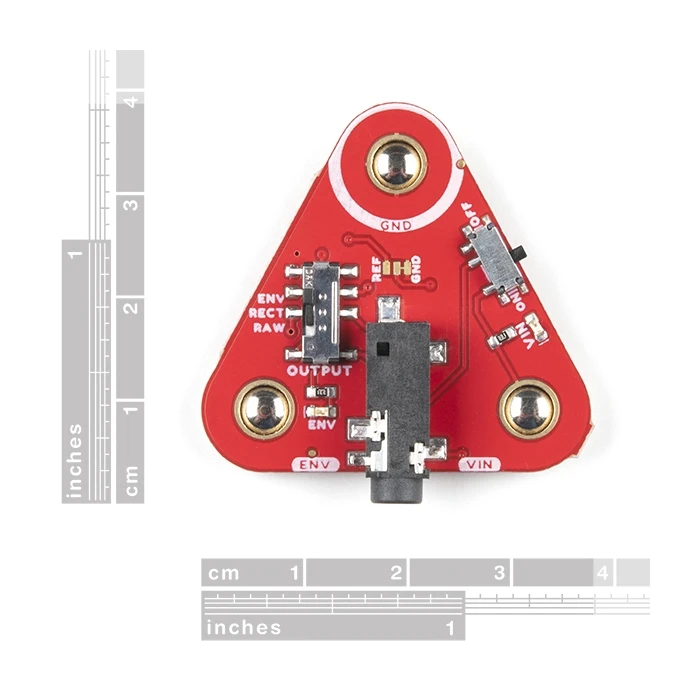

• Dimensiones: 37,57 mm x 35,90 mm (1,48” x 1,41”)

⚠️ Aviso médico: MyoWare y el Link Shield no están diseñados para el diagnóstico de enfermedades u otras condiciones, ni para la cura, mitigación, tratamiento o prevención de enfermedades en humanos u otros animales.
