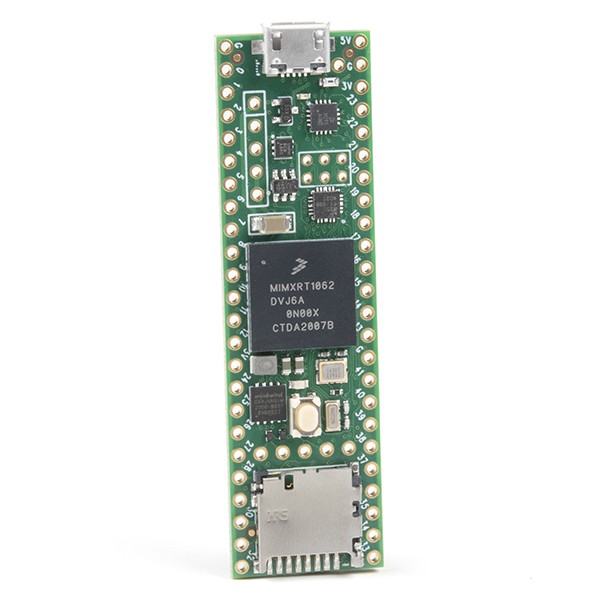

Teensy 4.1 con Ethernet

Esta placa Teensy 4.1 es una versión de esta plataforma de desarrollo tan popular. Tiene un procesador ARM Cortex-M7 a 600MHz, con un chip NXP iMXRT1062, con una memoria flash cuatro veces más grande flash que el 4.0. Además, tiene dos nuevas localizaciones para añadir más memoria de forma opcional. Esta placa 4.1 es del mismo tamaño y forma que el Teensy 3.6, y te proporciona mayor capacidad I/O, incluyendo ethernet PHY, ranura para tarjeta SD, y puerto USB host.

Cuando funciona a 600 MHz, el Teensy 4.1 consume aproximadamente una corriente de 100mA. A diferencia de los microcontroladores tradicionales, en los que cambiar la velocidad de reloj causa velocidades de transmisión erróneas, el hardware de esta placa y el software Teensyduino que ayuda a las funciones de timing de Arduino están diseñadas para permitir cambios dinámicos. Las velocidades de transmisión en serie, las frecuencias de muestreo de transmisión de audio y las funciones de Arduino como delay () y millis (), y las extensiones de Teensyduino como IntervalTimer y elapsedMillis, continúan funcionando correctamente mientras la CPU cambia la velocidad.

Teensy 4.1 también proporciona una función de apagado. Al conectar un botón pulsador al pin de ON/OFF, la fuente de alimentación de 3.3V se puede desactivar por completo manteniendo presionado el botón durante cinco segundos, y se vuelve a encender presionando brevemente el botón. Si una pila tipo moneda está conectada a VBAT, el RTC de Teensy 4.1 también continúa haciendo un seguimiento de la fecha y la hora mientras está apagado. ¡Teensy 4.1 también puede ser overclockeado, más allá de 600MHz!

El ARM Cortex-M7 trae muchas características potentes de una CPU a una auténtica plataforma de microcontrolador en tiempo real. El Cortex-M7 es un procesador superescalador de doble problema, lo que significa que puede ejecutar dos instrucciones por ciclo de reloj a 600MHz. Por supuesto, ejecutar dos órdenes simultáneamente depende de las instrucciones y registros de compilación del pedido. El Cortex-M7 es el primer microcontrolador ARM que utiliza predicción de rama. Después de que un bucle se haya ejecutado varias veces, la predicción de rama elimina esa sobrecarga, permitiendo que la instrucción de rama se ejecute en un solo ciclo de reloj.

Tightly Coupled Memory es una característica especial que permite el acceso rápido de ciclo único a la memoria del Cortex-M7 utilizando un par de buses de 64 bits de ancho. El bus ITCM proporciona una ruta de 64 bits para buscar instrucciones. Estos buses de velocidad extremadamente alta están separados del bus AXI principal del M7, que accede a otra memoria y periféricos. Se puede acceder a 512 de memoria como memoria estrechamente acoplada. La memoria a la que no se accede en los buses estrechamente acoplados está optimizada para el acceso DMA por periféricos. Debido a que la mayor parte del acceso a la memoria del M7 se realiza en los dos buses estrechamente acoplados, los potentes periféricos basados ​​en DMA tienen un excelente acceso a la memoria no TCM para una I/O altamente eficiente.

El procesador Cortex-M7 de Teensy 4.1 incluye una unidad de punto flotante (FPU) que admite tanto «doble» como «flotante» de 32 bits. Con la FPU de M4 en Teensy 3.5 y 3.6, y también los chips Atmel SAMD51, solo el flotante de 32 bits es acelerado por hardware. Cualquier uso de funciones dobles, dobles como log (), sin (), cos () significa matemática lenta implementada por software. Teensy 4.1 ejecuta todo esto con hardware FPU.

También puedes ver el siguiente vídeo donde presentan esta placa y todas sus características más interesantes.

Nota: Esta placa Teensy TIENE conexión a Ethernet incluida. Puedes encontrar una placa sin Ethernet en nuestra tienda.



Características técnicas de Teensy 4.1

• ARM Cortex-M7 a 600MHz
• 1024K de RAM (512K están acoplados estrechamente)
• 8 Mbyte de Flash (64K reservados para recuperación y emulación EEPROM)
• Puerto host USB
• 2 x chips Plus Program Memory
• 55 x pines I/O totales
• 3 x buses CAN (1 con CAN FD)
• 2 x I²S Digital Audio
• 1 x S/PDIF Digital Audio
• 1 x SDIO (4 bit) nativo SD
• 3 x SPI con FIFO de 16 palabras
• 7 x señales del pad SMT inferior
• 8 x puertos Serial
• 32 x canales DMA de finalidad general
• 35 x pines PWM
• 42 x I/O compatibles con breadboard
• 18 x inputs analógicos
• Aceleración criptográfica
• Generados de números aleatorios
• RTC para fecha/hora
• FlexIO programable
• Pipeline de procesamiento de píxeles
• Activación cruzada periférica
• Ranura para tarjeta microSD
• Control de alimentación On/Off
• Dimensiones : 62.3 x 18 x 4.2 mm³
