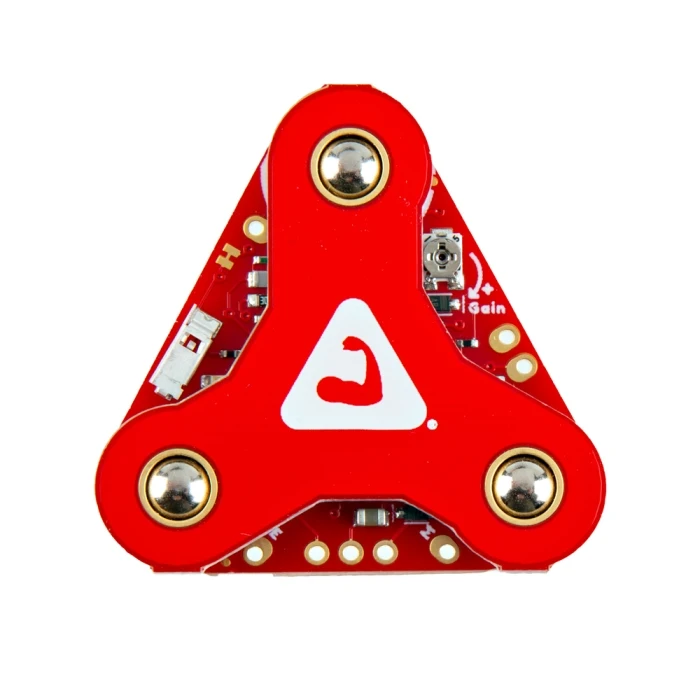

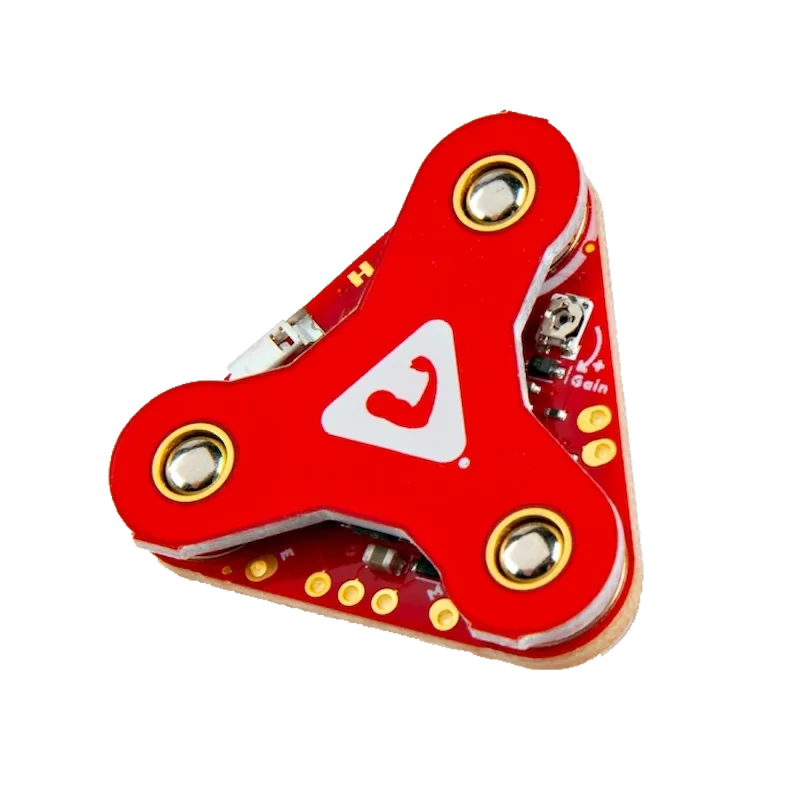

MyoWare 2.0 Muscle Sensor

¿Estás acostumbrado a interactuar con el mundo a través de botones, palancas o joysticks? El MyoWare 2.0 Muscle Sensor de Sparkfun te permite eliminar el controlador físico y usar directamente la actividad eléctrica de tus músculos para controlar tus proyectos. Ya sea que estés construyendo una prótesis robótica, diseñando un controlador de videojuegos personalizado o explorando la biomecánica, este sensor de electromiografía de superficie (sEMG) todo en uno hace que integrar el control muscular en tus proyectos sea más fácil que nunca.

Cómo funciona el sensor muscuar de MyoWare

Cuando tu cerebro envía una señal a un músculo para que se contraiga, se están generando impulsos eléctricos. El MyoWare 2.0 detecta esta actividad, la filtra y rectifica, produciendo de vuelta una señal analógica (0-VIN) que representa la intensidad de la contracción muscular. Cuanto más fuerte sea la flexión, mayor será la señal de salida, permitiéndote interactuar con dispositivos electrónicos de manera intuitiva y natural.

Este sensor muscular funciona con los electrodos biomédicos (sensor pads), disponibles por separado en nuestra tienda, que ahora puedes conectar directamente al sensor. Gracias a su innovador sistema de conectores sin soldadura, podrás eliminar la necesidad de molestos cables y tener un proyecto más compacto y fácil de usar.

Novedades de esta versión

• Shields con conexiones Plug-and-Play: conecta fácilmente complementos funcionales, como los shields Power, LED y Link, directamente a la placa MyoWare mucho más rápido y fácil.
• No necesitas cables: el nuevo diseño te permite conectar los electrodos directamente al propio sensor, lo que además reduce el ruido de la señal externa.
• Un chip más confiable, con protección contra polaridad inversa, LEDs indicadores y un interruptor de encendido/apagado.

La medición de la actividad muscular mediante la detección de su potencial eléctrico (electromiografía o EMG) se ha utilizado tradicionalmente en investigación médica. Sin embargo, con la llegada de microcontroladores y circuitos integrados cada vez más pequeños, los sensores EMG como el MyoWare 2.0 han encontrado aplicaciones en sistemas de control, robótica, videojuegos y proyectos educativos de muchos tipos.

Características técnicas del MyoWare 2.0 Muscle Sensor

• Diseño compacto, portátil y fácil de usar
• Voltaje de alimentación: +3.3V a +5V
  • Mínimo: +2.27V
  • Máximo: +5.47V
• Corriente de sesgo de entrada: 250pA, máximo 1nA
• Protección contra inversión de polaridad
• Tres modos de salida: EMG Raw, Rectified, Envelope
• Compatible con shields

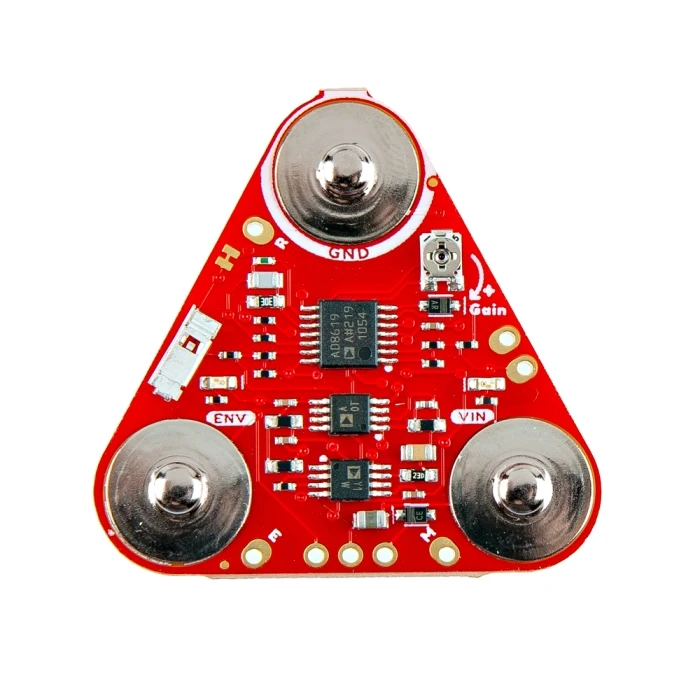

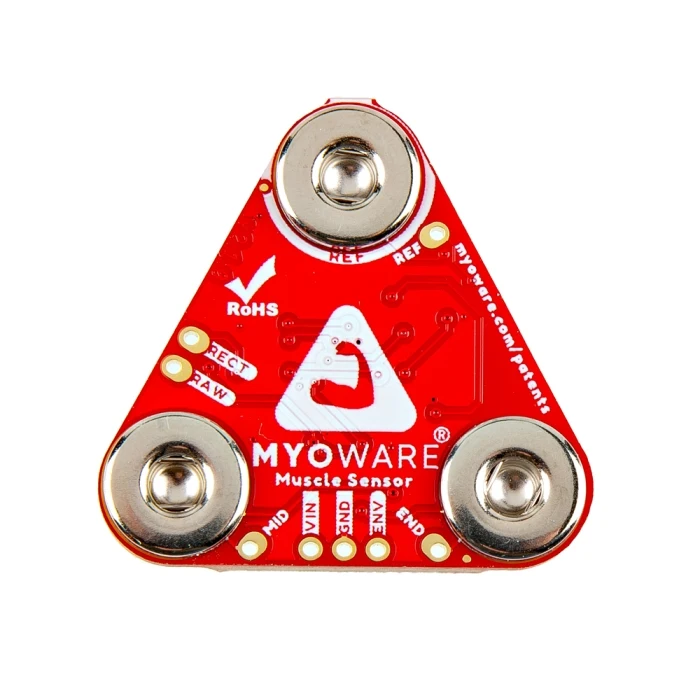

• Conectores snap:
  • 3 pines hembra (electrodos de entrada)
  • 3 pines macho (alimentación y salida EMG Envelope)
• LEDs indicadores: VIN y ENV (para estado de alimentación y actividad del sensor)
• Especialmente diseñado para microcontroladores
• Ganancia ajustable: Permite adaptar la sensibilidad del sensor a tus necesidades.
• Compatibilidad total con Arduino: Ideal para proyectos de robótica, prototipado, interacción humano-máquina y más.
• Dimensiones: 37.57mm x 35.90mm (1.48” x 1.41”)
