Goma conductora / Sensor de estiramiento de Adafruit

Medir las fuerzas de estiramiento no es fácil, ¡a menos que tenga una Goma conductora / Sensor de estiramiento de Adafruit! Esta goma tiene un diámetro de 2 mm y una longitud de 1 metro, y está hecha de caucho negro carbón. Por lo general, este material se usa para juntas EMF, pero también es muy útil para proyectos y es divertido jugar con él.

En un estado ‘relajado’, la resistencia es de aproximadamente 350 ohmios por pulgada. A medida que tiras de él, la resistencia aumenta (es decir, las partículas se separan más).

Por ejemplo, digamos que tiene una pieza de 6″ (15,2 cm aproximadamente), eso es alrededor de 2,1 KOhms. Si la estiras hasta 10″ de largo (25,4 cm) y ahora es 10″/ 6″ x 2.1KOhm = 3.5 KOhms.

Puede estirar la goma aproximadamente un 50-70% más que la longitud de reposo, por lo que una pieza de 6 «no debe estirarse más de 10». Una vez que se libera la fuerza, la goma se contraerá, aunque no vuelve a su longitud muy rápido y toma uno o dos minutos para alcanzar su longitud original. No es un verdadero sensor lineal, y la resistencia puede variar de un lote a otro, por lo que consideramos que es una forma de medir el movimiento de estiramiento, pero no es realmente preciso.

Con este material se incluye un medidor completo y dos pinzas de cocodrilo (para conectar al cable), además de una resistencia de 10K. Juntos, pueden usarlos para hacer un divisor de voltaje simple. Puede usar este práctico tutorial de termistor para medir el voltaje analógico y convertirlo nuevamente en resistencia.

Información técnica de Goma conductora / Sensor de estiramiento de Adafruit

• Longitud: 1m
• Diámetro: 2mm
• Resistencia 140-160 Ohms/cm

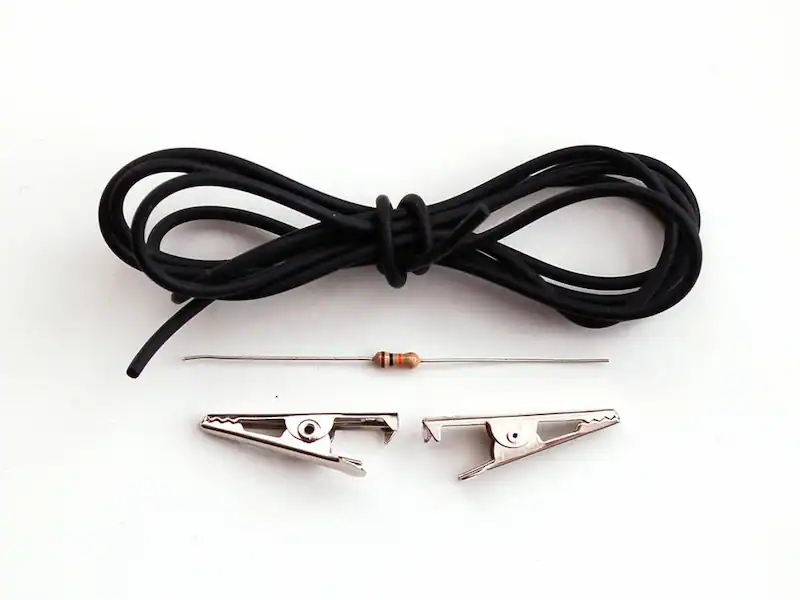

El kit incluye:

• 1 goma
• 2 clips cocodrilos para conectar la goma en cada extremidad
• 1 resistencia de 10K
