Cómo crear un circuito sensible a la presión con cinta conductiva y sensores de Velostat

¿Quieres adentrarte en el mundo de la electrónica creativa y los sensores DIY sin gastar mucho? Con materiales básicos como la cinta de nylon conductiva y el Velostat, puedes crear desde circuitos simples sensibles a la presión con luces Chibitronics hasta sensores de presión caseros. Ambos materiales están disponibles en nuestra tienda y son perfectos para proyectos educativos, prototipado rápido y experimentación creativa.

Estos materiales son económicos, fáciles de manipular y perfectos para aulas STEAM, talleres educativos o proyectos de e-textil. A continuación, te enseñamos cómo empezar a usarlos en tus circuitos con unos tutoriales sencillos.

Circuitos básicos con cinta conductiva y luces Chibitronics

La cinta de nylon conductiva es flexible, ligera y perfecta para sustituir los cables tradicionales en proyectos educativos. Con ella podréis crear circuitos sobre papel, tela y otras superficies y conectar luces Chibitronics de forma rápida y fácil, incluso para los más pequeños.

Materiales necesarios

• Cinta de nylon conductiva 5mm x 10m
• Pegatinas de luces Chibitronics
• Lápiz y tijeras
• Pila CR2032
• Papel o cartulina (también puedes usar otros materiales sobre los que dibujar tu circuito)
• Opcional: Portapilas (si quieres que la pila se pueda insertar y quitar de forma rápida)

Paso a paso

1. Dibuja el circuito que vas a usar sobre tu papel. Puedes descargar nuestros circuitos de papel gratis e imprimirlos, o crear los tuyos propios. Para ello, puedes encontrar nuestro artículo con consejos sobre como crear circuitos en papel.
2. Corta la cinta de nylon en tiras y pégala sobre el papel siguiendo el circuito que has dibujado. Puedes doblar la cinta para hacer las esquinas o cortar dos trozos y unirlos en la esquina.
3. Coloca una pegatina LED de Chibitronics uniendo dos trozos de la cinta conductiva. Recuerda que la cinta no debe crear un circuito cerrado, sino que la LED debe cerrar un hueco dejado por la cinta. Y siempre revisa que los lados positivo y negativo de la pegatina coincidan con el sentido del circuito, ¡si no no funcionará!
4. Conecta la pila a los extremos del inicio y final del circuito creado con la cinta. Puedes usar un portapilas como este de Teknikio, o usar un doblez de la hoja para que los extremos del circuito coincidan con la parte superior e inferior de la pila. El portapilas puedes pegarlo con cinta de doble cara al papel para conectar y desconectar la pila de forma fácil. Y si usas el doblez, puedes usar una pinza para sujetar la pila en su sitio.
5. Una vez tengas la pila conectada, comprueba cómo se iluminan tus LEDs. También puedes crear interruptores usando la cinta conductora y creando solapas de papel que cierren el circuito cuando se pulsan.

Con este tutorial tan sencillo, los estudiantes pueden diseñar tarjetas interactivas o proyectos de arte electrónico. Pero si queréis llevarlo un paso más allá y aprender sobre Velostat y los sensores de presión en un circuito, a continuación te explicamos cómo.

---

Cómo fabricar un circuito sensible a la presión con Velostat

El Velostat es un material plástico conductivo, ligero y flexible, que tiene una propiedad muy interesante: su resistencia eléctrica varía según la presión que recibe. Esto significa que al presionarlo, su resistencia disminuye y permite el paso de más corriente, generando un cambio eléctrico que puede usarse como señal dentro de un circuito.

En el contexto educativo, el Velostat resulta perfecto para enseñar conceptos básicos de sensores y electrónica, mostrando cómo una superficie aparentemente simple puede convertirse en un circuito sensible a la presión. En proyectos más avanzados, también puede conectarse a placas programables como Arduino o micro:bit para crear interfaces interactivas, botones personalizados o incluso sistemas de control.

En este caso os vamos a enseñar un proyecto fácil que demostrará como los cambios de presión modifican la resistencia del material y, por tanto, la intensidad del circuito.

Materiales necesarios

• Velostat
• Cinta de nylon conductiva (también puedes usar cinta de cobre)
• Pegatinas LEDs Chibitronics
• Lápiz, tijeras y conta adhesiva
• Papel o cartulina para dibujar el circuito
• Pila CR2032

Paso a paso

1. Dibuja tu circuito sobre la cartulina o descarga nuestra plantilla e imprímela.

2. Pega la cinta conductiva y las LEDs de Chibitronics siguiendo el circuito. En este caso hemos usado 3 pegatinas, pero puedes usar tantas como quieras. Las luces deben quedar conectadas en paralelo en el circuito para poder usar las luces como indicador de intensidad.
3. Conecta la pila al circuito y comprueba que todo funciona correctamente.

4. Recorta una tira de Velostat de 4cm x 2cm aproximadamente. Las medidas se pueden adaptar a tu circuito, pero te recomendamos no usar un tamaño demasiado pequeño y tener cuidado al manejar el material para evitar dañarlo.
5. Coloca el Velostat en la parte correspondiente del circuito. Usamos una zona que funciona de interruptor, ya que el Velostat debe conectar dos partes del circuito que hayan quedado abiertos para que el cambio de resistencia del material se vea reflejado en el circuito. Puedes pegarlo con cinta adhesiva para que no se mueva, pero no tapes la zona de conexión con ninguno de los extremos de cinta conductora.

💡 Te recomendamos usar el celo sobre papel y no directamente sobre el velostat, ya que eso puede alterar su comportamiento y dañar el material.

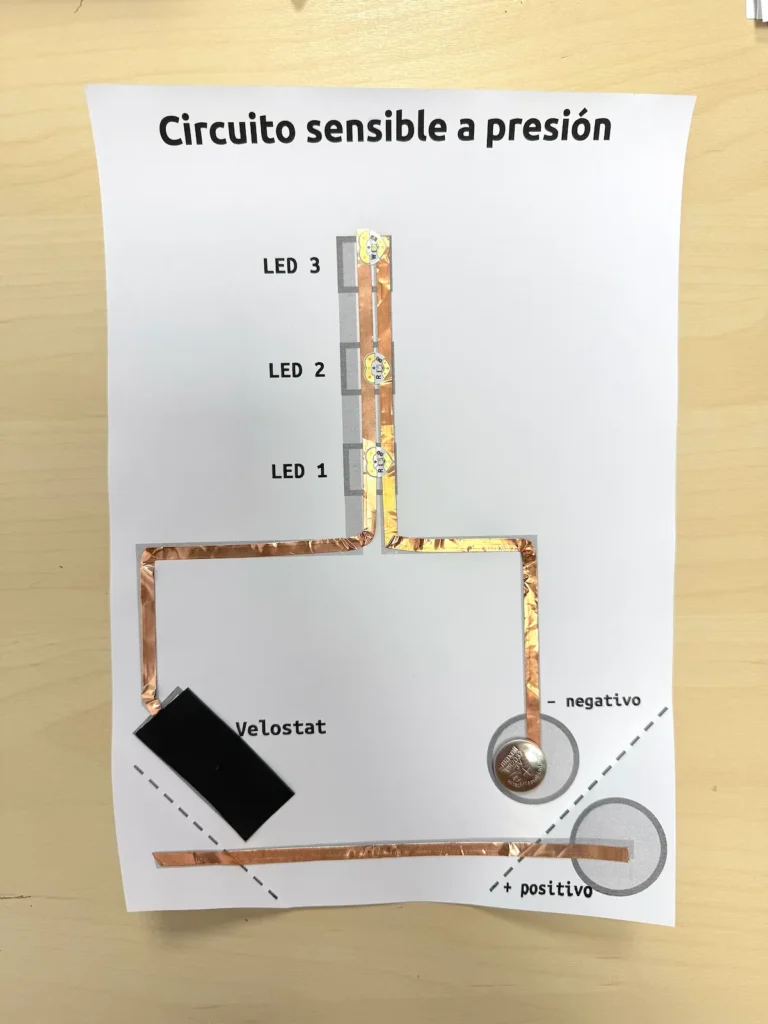

6. Ya tienes tu circuito creado. Ahora cuando presiones sobre el interruptor creado con Velostat las luces se encenderán. Cuanta más presión ejerzas sobre el interruptor, más luces y con mayor intensidad lucirán.

👉 Acabas de crear un circuito con sensor de presión con Velostat, ideal para proyectos de interacción y juegos educativos

---

Siguientes pasos y proyectos interactivos con Velostat

Si quieres llevar el proyecto anterior al siguiente nivel, podrías usar un potenciómetro para medir la intensidad que pasa cuando se enciende cada una de las luces con total intensidad y calcular la resistencia del material en cada caso. Así tendríais un medidor de resistencia casero sobre papel.

Las aplicaciones de estos materiales en circuitos no solo son divertidas, sino que también ayudan a explicar principios de resistencia, conductividad y sensores en un entorno STEAM para estudiantes de todas las edades.

Una vez que domines los circuitos básicos, el Velostat te abre las puertas a proyectos más ambiciosos y creativos. Su capacidad de detectar variaciones de presión lo convierte en una herramienta muy versátil y asequible para la educación STEAM, el prototipado y la electrónica creativa. A continuación te comentamos algunos ejemplos de proyectos con los que también podéis experimentar:

• Alfombra interactiva sensible a la presión (ver en Instructables)
  Conecta piezas de Velostat a una placa Arduino o micro:bit para crear una superficie que detecta pasos o movimientos. Ideal para proyectos de arte interactivo o educación física.
• Controladores musicales DIY (ver en YouTube)
  Crea pads sensibles a la presión que envíen señales MIDI y produzcan sonidos. Así, podrás convertir el Velostat en un teclado electrónico o un controlador táctil para producir música.
• Sensores de presión en wearables (ver en Adafruit)
  Integra Velostat en prendas o accesorios para detectar gestos o movimientos. Podéis diseñar vuestros proyectos de e-textil para dar una nueva dimensión a la moda interactiva, como los zapatos con suelas luminosas de Adafruit.

Estos ejemplos muestran cómo, con un poco de creatividad, el Velostat puede convertirse en el corazón de proyectos bastante avanzados de electrónica interactiva que combinan diseño, programación y fabricación digital.
